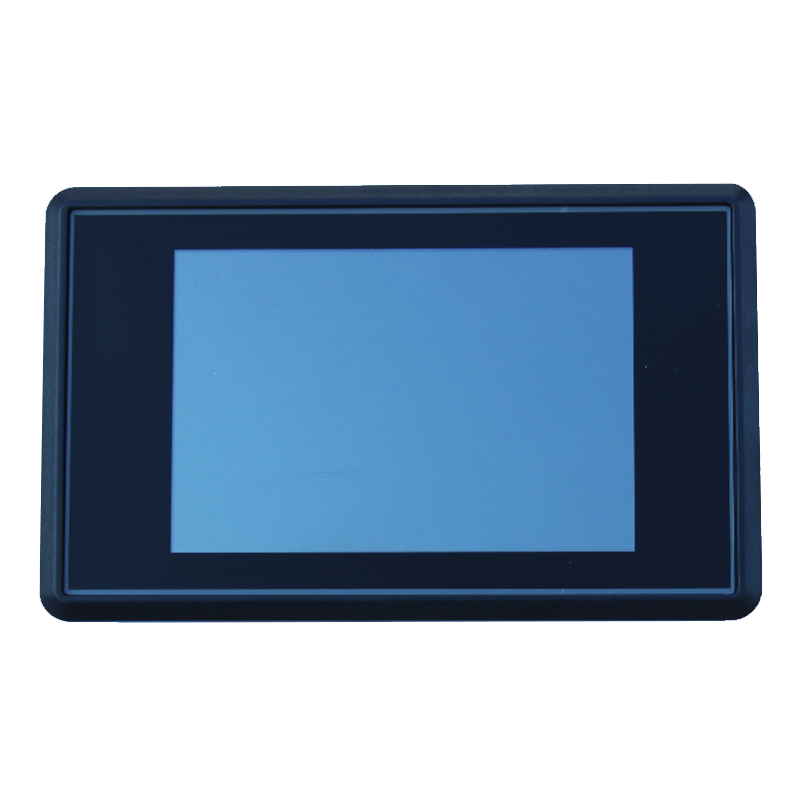

AST3.5寸人機界面
2021-09-15 14:06:55
產品型號： AST035W2RGE/AST035W2RGD
通訊方式：一路串口，TTL通訊 RS232（JP2貼0R電阻時為RS232通訊，JP2空貼時為TTL通訊;
RS485通訊時需增加RS485模塊）
- 產品概述
一、采購信息
型號 | 規格說明 |
AST035W2RGE | 3.5寸串口屏，16Mbyte Flash，RS232通訊，6-30V供電 |
AST035W2RGD | 3.5寸串口屏，16Mbyte Flash，RS485通訊，6-30V供電 |
二、產品規格
供電： 6-30V;
背光調節：不支持
觸摸：支持4線電阻式觸摸屏;
液晶屏分辨率：480X320;
USB：不支持;
液晶屏： 普通視角，250cd/m2;
通訊：TTL電平串口/RS232通訊，TTL支持5V及3.3V電平;
存儲：16Mbyte SPI Nor Flash;
電源：防反接，區分電源正負極;
RTC時鐘：支持;
掉電數據保存：不支持;
下載：SD卡下載;

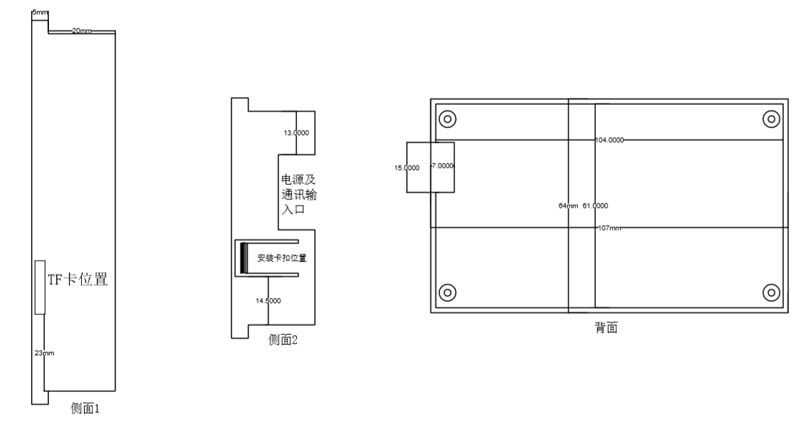

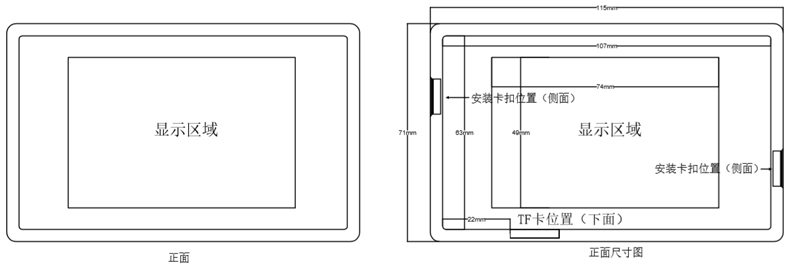

三、產品尺寸
產品尺寸 | 產品型號 | 整機尺寸 | 開孔尺寸 |
3.5寸 | AST035W2RGE AST035W2RGD | `71mm×115mm×25mm | 65mm×107mm |
四、產品參數
產品參數表 | ||
硬件性能 | 型號 | AST035W2RGE/AST035W2RGD |
顯示屏 | 3.5″TFT LCD屏 | |
色彩 | 153600色 | |
亮度 | 250 cd/㎡ | |
背光 | LED | |
LED壽命 | 20000小時 | |
觸摸屏 | 4線工業電阻觸摸屏（表面硬度4H） | |
CPU | 96MHz M0 | |
存儲器 | 16Mbyte SPI NOR Flash | |
RTC | 支持 | |
USB端口 | 無 | |
程序下載方式 | SD卡下載 | |
串行通訊端口 | 一路串口，TTL通訊/RS232 （JP2貼0R電阻時為RS232通訊，JP2空貼時為TTL通訊;,RS485通訊時需增加RS485模塊） | |
電氣規格 | 額定功率 | 0.6W |
額定電壓 | DC 6-30V | |
環境規格 | 工作溫度 | -20—60℃ |
存儲溫度 | -40—70℃ | |
環境濕度 | 10—90％RH（無冷凝） | |
抗震性 | 10—25Hz（X、Y、Z方向 2G/30分鐘） | |
冷卻方式 | 自然冷卻 | |

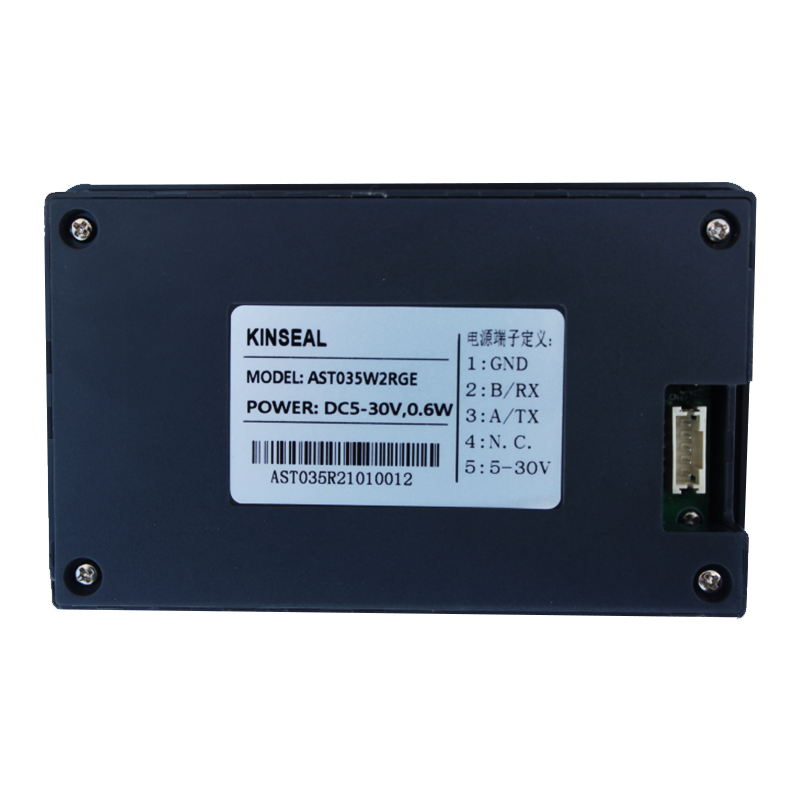

五、Pin腳定義
Pin | 定義 | 說明 |
1 | GND | 電源負極 |
2 | RXD/B | RS232通訊：RS232 RXD；RS485通訊：485 B |
3 | TXD/A | RS232通訊：RS232 TXD；RS485通訊：485 A |
4 | 空 | |
5 | +24V | 電源正極輸入，6V-30V電壓輸入范圍 |
